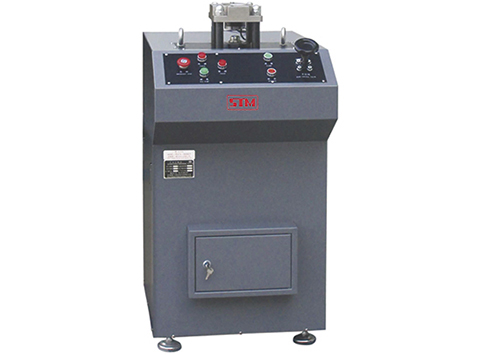

杯突试验机

杯突试验机主要用于板材的延展性检测，为金属薄板的工艺性试验。主机采用液压夹紧、伺服冲压，冲压速度可预先设定。杯突夹具装卸试样方便，试样送入后，按自动按钮即可完成夹紧、冲压。试样出现裂纹自动停车，并且易于观察裂纹。有峰值记忆功能，最大冲压力、变形高度自动记忆。变形深度、冲压力采用LCD显示屏显示，按键操作，可预先设定变形深度。该试验机采用伺服电机带动减速机，夹紧时通过同步传动组件，带动伺服冲压系统同步向上，然后夹紧系统发讯，冲压系统自动冲压，测量系统同步自动测量板材变性值，当试样出现裂纹时，测量系统自动显示杯突值。杯突夹具为敞开式结构，便于观察板材是否出现裂纹。杯突夹具压模结构采用球窝自动调心结构，以保证试样夹紧时试样夹紧力受力均匀。可增配摄像装置，以便更准确的判断裂纹产生的瞬间。适用标准 GB/T 4156- 2007金属材料薄板和薄带埃里克森杯突试验 GB 5125- 2008有色金属杯突试验方法 JJG 583- 2010杯突试验机 JB/T 7408- 94杯突试验机技术条件

规格参数

杯突试验机

标准试验板材厚度：0.1- 2mm（高精度传感器，可实现超薄板材试验）
非标准试验板材厚度：0.1~3mm
试样最大板材宽度：100mm
最大冲击负荷：60kN
最大夹紧负荷：25kN
测力范围：0.2kN~60kN
负荷精度：±1%
变形测量精度：±1%
杯突值分辨率：0.001mm
最大冲头行程：60mm
夹紧活塞行程：50mm
试验速度：2- 100mm/min （任一速率恒速控制）
标准冲头规格：SФ20±0.05mm
非标准冲头规格：SФ15±0.05mm、SФ8±0.02mm
伺服系统电源功率：0.9kW
液压系统电源功率：0.75kW
总电源：2kW 380±10％V 50Hz
主机尺寸（长宽高）：1105×515×1140mm
机器重量：300kg
安全装置：机械限位、自动诊断、定时测量、过载保护、超负检查等异常安全保护
选配装置：大变形装置、电子引伸计、激光引伸计，视频引伸计，测微仪
：

如您需要了解更多请联系STM斯特玛销售顾问

如您需要报价或需要更多详细信息，我们可随时为您提供帮助。
